Ten tekst pokazuje, czym jest budowa lustrzanki i jak poszczególne elementy wpływają na ostrość, kadrowanie oraz szybkość pracy aparatu. Rozkładam ją na części: od bagnetu i obiektywu, przez lustro i pryzmat, aż po migawkę, matrycę i układ autofocusa. Dzięki temu łatwiej zrozumiesz, dlaczego jedne korpusy są ciche i lekkie, a inne szybkie, masywne i wyraźnie bardziej mechaniczne w pracy.
Najważniejsze elementy lustrzanki pracują razem, ale każdy robi coś innego
- Lustro kieruje obraz z obiektywu do wizjera, a nie bezpośrednio na matrycę.
- Pentapryzmat albo pentalustro odwraca obraz i pokazuje go w wizjerze optycznym.
- Moduł AF pod lustrem pozwala ostrzyć szybko, zwłaszcza przy ruchu.
- Migawka i matryca odpowiadają za sam moment rejestracji zdjęcia.
- Bufor i procesor decydują o tym, jak długo aparat utrzyma serię zdjęć.
- W praktyce najwięcej mówi nie sama specyfikacja, ale to, jak te elementy współpracują w realnym fotografowaniu.

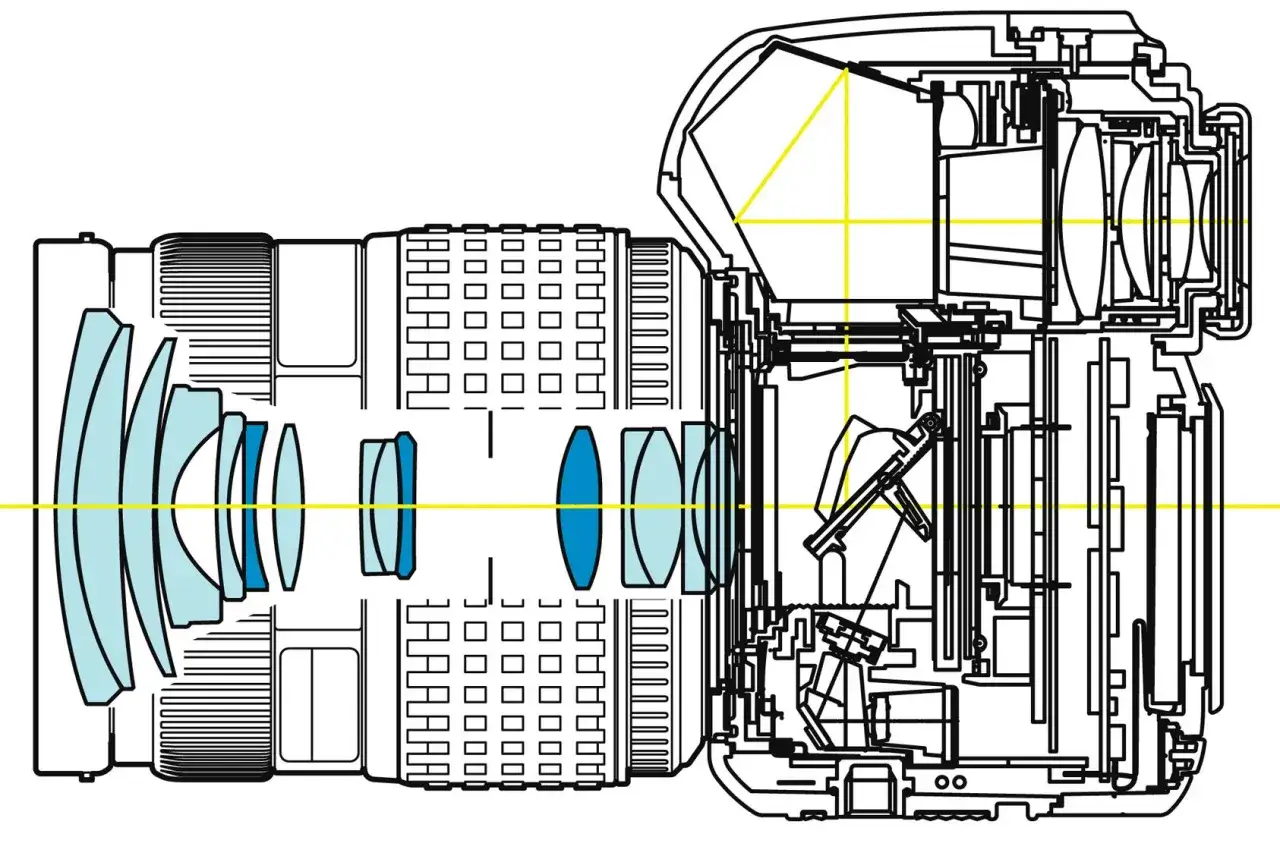

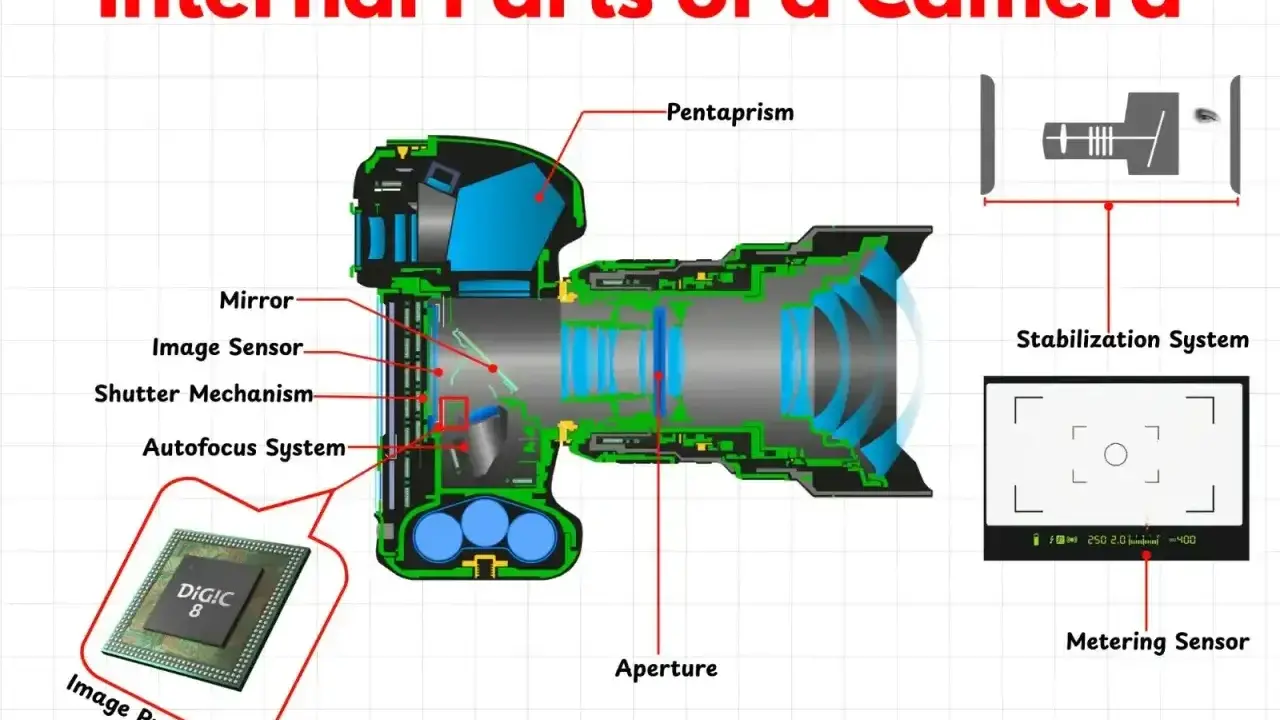

Z czego składa się korpus i optyka lustrzanki
Ja rozbijam ten aparat na trzy warstwy: optyczną, mechaniczną i elektroniczną. Takie podejście jest prostsze niż zapamiętywanie przypadkowej listy części, bo od razu widać, co odpowiada za podgląd, co za ostrzenie, a co za zapis zdjęcia. W cyfrowej lustrzance te elementy nie działają osobno, tylko tworzą jeden precyzyjny układ.
| Element | Rola | Co daje fotografowi |
|---|---|---|
| Obiektyw i bagnet | Wprowadzają światło do korpusu i utrzymują precyzyjne połączenie mechaniczne oraz elektroniczne | Decydują o ogniskowej, świetle i charakterze obrazu |
| Przysłona obiektywu | Reguluje ilość światła wpadającego do aparatu | Wpływa na ekspozycję, głębię ostrości i zachowanie AF |
| Lustro główne | Odbija obraz do układu wizjera | Pozwala kadrować optycznie bez opóźnienia |
| Lustro pomocnicze | Przekierowuje część światła do modułu AF | Umożliwia szybkie ustawianie ostrości przez wizjer |
| Matówka | Tworzy obraz widoczny przed pryzmatem | Pomaga ocenić kadr i ułatwia manualne ostrzenie |
| Pentapryzmat lub pentalustro | Odwraca obraz i prowadzi go do oka | Odpowiada za jasność, rozmiar i wygodę wizjera |
| Moduł AF fazowego | Analizuje odchyłkę ostrości na osobnym czujniku | Zapewnia szybkie i przewidywalne ostrzenie |
| Migawka płaszczyznowa | Odsłania matrycę na dokładnie odmierzony czas | Kontroluje czas ekspozycji |
| Matryca CMOS | Zamienia światło na sygnał elektryczny | Tworzy właściwy zapis zdjęcia |
| Procesor i bufor | Przetwarzają oraz tymczasowo magazynują dane | Wpływają na szybkość serii i zapis plików RAW/JPEG |
Najważniejsze jest to, że obraz nie trafia od razu z obiektywu na matrycę i ekran. Najpierw przechodzi przez tor optyczny, dzięki czemu wizjer pokazuje scenę w czasie rzeczywistym. Gdy ten układ się zgrywa, lustrzanka daje bardzo naturalny podgląd i pewne sterowanie kadrem, a to prowadzi nas prosto do pytania, jak dokładnie światło wędruje przez korpus.
Jak światło trafia z obiektywu do wizjera
W czasie kadrowania światło wpada przez obiektyw, odbija się od lustra ustawionego pod kątem 45 stopni i trafia na matówkę. Dalej przejmuje je pentapryzmat albo pentalustro, które odwraca obraz i kieruje go do oka przez wizjer optyczny. To dlatego podgląd jest naturalny i nie zależy od jakości ekranu LCD.
- Światło przechodzi przez obiektyw i otwartą przysłonę.
- Lustro główne odbija je ku górze, zamiast kierować prosto na matrycę.
- Matówka formuje obraz tak, by dało się ocenić kadr i ostrość.
- Pentapryzmat lub pentalustro prostuje obraz i przekazuje go do wizjera.
- Moduł AF dostaje część światła przez lustro pomocnicze i może pracować równolegle z kadrowaniem.
- Po naciśnięciu spustu lustro podnosi się, migawka otwiera się, a matryca zapisuje obraz.
W praktyce oznacza to także jeden kompromis: podczas samego wyzwolenia lustro musi się podnieść, więc wizjer na ułamek sekundy ciemnieje. W lepszych korpusach pokrycie kadru potrafi sięgać 100%, a w prostszych konstrukcjach jest zwykle nieco niższe, więc kadr widziany w wizjerze bywa odrobinę ciaśniejszy niż finalny zapis. To dobrze pokazuje, że w lustrzance podgląd i rejestracja zdjęcia to dwa ściśle powiązane, ale jednak różne etapy.
Skąd bierze się szybki autofocus fazowy
Autofocus w lustrzance nie działa tylko „na matrycy”. W trybie przez wizjer aparat korzysta zwykle z osobnego modułu detekcji fazowej umieszczonego pod lustrem, więc może szybko ocenić nie tylko, czy obraz jest nieostry, ale też w którą stronę i jak daleko trzeba przesunąć ogniskowanie. Ja właśnie tu widzę największą przewagę klasycznego DSLR w fotografii ruchu.
| Tryb | Jak działa | Gdzie sprawdza się najlepiej |
|---|---|---|
| AF przez wizjer | Osobny moduł fazowy analizuje różnicę sygnału i wylicza korektę ostrości | Sport, reportaż, dzieci, zwierzęta, szybka reakcja |
| AF w live view | Aparat ustawia ostrość na podstawie obrazu z matrycy | Statyka, produkt, krajobraz, precyzyjne kadry na statywie |
| Punkty krzyżowe | Reagują na detal w dwóch kierunkach, a nie tylko w jednym | Sceny o słabym kontraście i obiekty poruszające się po kadrze |
Różnice między korpusami są duże: od prostych układów z kilkunastoma punktami do rozwiązań z ponad setką pól AF. W praktyce odczujesz to natychmiast, zwłaszcza gdy fotografujesz coś dynamicznego. Im lepiej zaprojektowany moduł AF, tym mniej aparat „szuka” ostrości i tym pewniej trzyma temat. Kiedy już wiesz, jak aparat ostrzy, zostaje druga połowa układanki, czyli to, co dzieje się w chwili ekspozycji.
Co robi migawka, matryca i bufor w chwili wyzwolenia spustu
Tu właśnie widać, że lustrzanka jest maszyną mechaniczną, a nie tylko komputerem z obiektywem. Gdy naciskasz spust, lustro podnosi się, migawka odsłania matrycę, a procesor zaczyna zamieniać sygnał z sensora w gotowy plik. To sekwencja bardzo szybka, ale wciąż oparta na fizycznym ruchu części.
Migawka mechaniczna
Migawka płaszczyznowa najczęściej składa się z dwóch kurtyn, które odsłaniają i zasłaniają sensor w bardzo krótkim czasie. To ona ustala czas naświetlania, a w wielu korpusach wyznacza też granicę pracy przy 1/4000 s albo 1/8000 s, zależnie od klasy aparatu. Ten sam układ wpływa na synchronizację z lampą błyskową, która w wielu modelach mieści się zwykle w okolicach 1/200-1/250 s.
Matryca CMOS
Matryca nie jest biernym „odbiornikiem” światła. Każdy piksel zamienia fotony na sygnał elektryczny, a potem aparat składa z tego obraz RAW albo JPEG. W trybie live view sensor pracuje także jako źródło podglądu, ale w klasycznym fotografowaniu przez wizjer jego główne zadanie zaczyna się dopiero wtedy, gdy lustro już zniknie z toru światła.
Przeczytaj również: Nikon D850 - Czy ta lustrzanka wciąż wygrywa jakością obrazu?
Procesor i bufor
Bufor działa jak pamięć podręczna dla serii zdjęć. Dzięki niemu aparat może zapisać kilka, kilkanaście albo kilkadziesiąt klatek, zanim dane trafią na kartę. To jest ważniejsze, niż wielu osobom się wydaje, bo w sporcie czy reportażu nie chodzi tylko o to, czy aparat ostrzy, ale też o to, czy nie „zadławi się” po kilku sekundach ciągłego strzelania. W tym miejscu lustrzanka pokazuje swoją prawdziwie mechaniczną naturę: wszystko musi być zsynchronizowane do milisekund.
Właśnie ta część konstrukcji decyduje o tym, czy korpus nadaje się do krótkich, pojedynczych ujęć, czy do pracy w długich seriach. Gdy mechanika jest dobrze zestrojona, aparat reaguje przewidywalnie, a to prowadzi do kwestii najważniejszej dla fotografa: jak cała ta architektura wpływa na codzienną pracę.
Jak ta konstrukcja wpływa na codzienne fotografowanie
W praktyce lustrzanka jest bardzo konsekwentnym narzędziem. Ja doceniam ją tam, gdzie liczy się natychmiastowy podgląd optyczny, pewne ostrzenie i ergonomia zbudowana pod pracę z ręki. Jej konstrukcja daje sporo korzyści, ale niesie też kilka ograniczeń, które warto znać, zanim zaczniesz traktować korpus jak uniwersalne rozwiązanie do wszystkiego.
- Naturalny wizjer - widzisz scenę bez opóźnienia, bez podglądu „na ekranie” i bez sztucznej symulacji obrazu.
- Dobra praca z ruchem - fazowy autofocus przez wizjer szybciej śledzi sport, dzieci czy zwierzęta.
- Wygodna ergonomia - większy grip, fizyczne pokrętła i czytelny układ przycisków pomagają w pracy na wyczucie.
- Większa bateria - przy wizjerze optycznym aparat zwykle zużywa mniej energii niż konstrukcje stale polegające na ekranie.
- Większa masa i hałas - lustro i migawka dodają dźwięku, wibracji oraz objętości korpusu.
- Blackout wizjera - w chwili ekspozycji podgląd na moment znika, co bywa istotne przy bardzo szybkiej akcji.
Warto też pamiętać, że ta architektura najlepiej broni się w konkretnych zastosowaniach: reportażu, sporcie, fotografii przyrodniczej i pracy z długimi teleobiektywami. Gdy potrzebujesz cichego fotografowania albo pełnego podglądu ekspozycji na żywo, ograniczenia konstrukcji stają się bardziej odczuwalne. To dobry moment, by spojrzeć na aparat nie jak na „sprzęt ogólnie dobry”, tylko jak na narzędzie do określonego sposobu pracy.
Gdzie mechanika lustrzanki nadal daje przewagę
Jeśli mam zostawić jedną praktyczną myśl, to tę: lustrzanka nadal ma sens tam, gdzie liczy się pewność działania pod presją. Sport, reportaż, ptaki, wydarzenia i praca z ręki nadal są obszarami, w których optyczny wizjer oraz klasyczny AF potrafią być po prostu wygodniejsze niż rozwiązania czysto ekranowe. Właśnie dlatego konstrukcja, choć starsza, nie straciła całkowicie znaczenia.
- Przy szybkim ruchu wizjer optyczny daje bardziej intuicyjne prowadzenie tematu.
- Przy długich sesjach korpus z klasyczną mechaniką często lepiej leży w dłoni niż mały, lekki aparat bez lustra.
- Przy pracy z teleobiektywem ważna jest stabilność chwytu i pewne, powtarzalne działanie AF.
- Przy serii zdjęć liczy się nie tylko liczba klatek na sekundę, ale też odporność migawki, lustra i bufora na powtarzalne obciążenie.
Jeśli kupujesz używany korpus albo oceniasz aparat pod kątem pracy, patrz najpierw na stan lustra, migawki, matrycy i autofocusa, a dopiero potem na kosmetykę obudowy. Licznik zdjęć jest ważny, ale nie mówi wszystkiego, bo mechanika może być zużyta nawet wtedy, gdy body wygląda dobrze z zewnątrz. Dobrze utrzymana lustrzanka nadal potrafi być bardzo przewidywalnym i skutecznym narzędziem, pod warunkiem że rozumiesz, jak jej wnętrze naprawdę działa.
